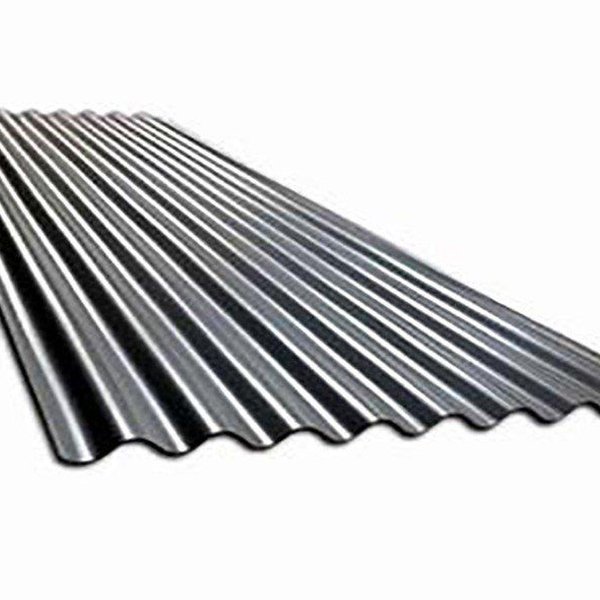

Por sua maleabilidade, as telhas AM TO17 sçao recomendadas para aplicação em coberturas em forma de arco.
ESPESSURA DAS CHAPAS (mm) | ||
Peso | 0,43 | 0,50 |
Kg/m | 4,13 | 4,80 |
Kg/m²(recspl) | 4,18 | 4,86 |
Kg/m²(rec dpl) | 4,53 | 5,26 |
SOBRECARGAS MÁXIMAS (kg/m²) | ||||||||||||||||||||
Distância entre apoios | Espessura da chapa (mm) | 0,43 | 0,50 | 0,65 | 0,80 | 0,95 | 1,25 | |||||||||||||
Número de apoios | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | ||
1,50 m | Flecha | L/120 | 402 | 968 | 761 | 478 | 1171 | 920 | 648 | 1559 | 1226 | 808 | 1942 | 1527 | 967 | 2325 | 1828 | 1286 | 3092 | 2431 |
L/180 | 269 | 645 | 508 | 325 | 780 | 614 | 432 | 1039 | 817 | 539 | 1295 | 1018 | 645 | 1550 | 1219 | 858 | 2061 | 1621 | ||
Lim. Resistência | 160 | 134 | 153 | 200 | 173 | 198 | 273 | 270 | 307 | 340 | 399 | 454 | 407 | 480 | 598 | 541 | 638 | 795 | ||
1,75 | Flecha | L/120 | 253 | 610 | 479 | 307 | 737 | 580 | 408 | 982 | 772 | 509 | 1223 | 962 | 609 | 1464 | 1151 | 810 | 1947 | 1531 |
L/180 | 169 | 406 | 320 | 205 | 491 | 387 | 272 | 654 | 515 | 339 | 815 | 641 | 406 | 976 | 768 | 540 | 1298 | 1021 | ||
Lim. Resistência | 117 | 115 | 131 | 146 | 148 | 169 | 199 | 230 | 263 | 248 | 294 | 367 | 297 | 352 | 440 | 395 | 468 | 585 | ||
2m | Flecha | L/120 | 170 | 408 | 321 | 205 | 494 | 388 | 273 | 658 | 517 | 341 | 819 | 644 | 408 | 981 | 771 | 542 | 1304 | 1026 |
L/180 | 113 | 272 | 214 | 137 | 329 | 259 | 182 | 428 | 345 | 227 | 546 | 430 | 272 | 654 | 514 | 362 | 870 | 684 | ||
Lim. Resistência | 89 | 100 | 114 | 111 | 129 | 147 | 151 | 178 | 223 | 189 | 224 | 281 | 226 | 268 | 336 | 300 | 357 | 447 | ||
2,25m | Flecha | L/120 | 113 | 287 | 225 | 144 | 347 | 273 | 192 | 462 | 363 | 239 | 575 | 452 | 287 | 689 | 542 | 381 | 916 | 720 |
L/180 | 80 | 191 | 150 | 96 | 231 | 182 | 128 | 308 | 242 | 160 | 384 | 302 | 191 | 460 | 361 | 254 | 611 | 480 | ||
Lim. Resistência | 70 | 83 | 101 | 87 | 102 | 128 | 119 | 140 | 178 | 148 | 176 | 221 | 177 | 211 | 265 | 235 | 281 | 352 | ||
2,50m | Flecha | L/120 | 87 | 209 | 164 | 105 | 253 | 199 | 140 | 337 | 265 | 174 | 419 | 330 | 209 | 502 | 395 | 278 | 668 | 525 |
L/180 | 58 | 139 | 110 | 70 | 169 | 133 | 93 | 224 | 177 | 116 | 280 | 220 | 139 | 335 | 263 | 185 | 445 | 350 | ||
Lim. Resistência | 56 | 67 | 83 | 70 | 82 | 103 | 95 | 113 | 142 | 119 | 142 | 178 | 142 | 170 | 213 | 189 | 226 | 284 | ||
2,75 | Flecha | L/120 | 65 | 157 | 123 | 79 | 190 | '49 | 105 | 253 | 199 | 131 | 315 | 248 | 157 | 377 | 297 | 209 | 502 | 395 |
L/180 | 44 | 105 | 82 | 53 | 127 | 100 | 70 | 169 | 133 | 87 | 210 | 165 | 105 | 252 | 198 | 139 | 335 | 263 | ||
Lim. Resistência | 46 | 55 | 69 | 57 | 68 | 85 | 78 | 93 | 117 | 97 | 116 | 146 | 116 | 139 | 175 | 155 | 185 | 233 | ||
3m | Flecha | L/120 | 50 | 121 | 95 | 61 | 146 | 115 | 81 | 195 | 153 | 101 | 243 | 191 | 121 | 291 | 229 | 161 | 386 | 304 |
L/180 | 34 | 81 | 63 | 41 | 98 | 77 | 54 | 130 | 102 | 67 | 162 | 127 | 81 | 194 | 152 | 107 | 258 | 203 | ||
Lim. Resistência | 38 | 46 | 57 | 47 | 56 | 71 | 65 | 77 | 97 | 81 | 97 | 122 | 96 | 116 | 146 | 128 | 154 | 195 | ||
3,25 | Flecha | L/120 | 40 | 95 | 75 | 48 | 115 | 90 | 64 | 153 | 120 | 79 | 191 | 150 | 95 | 229 | 180 | 126 | 304 | 239 |
L/180 | 26 | 63 | 50 | 32 | 77 | 60 | 43 | 102 | 80 | 53 | 128 | 100 | 63 | 152 | 120 | 84 | 203 | 159 | ||
Lim. Resistência | 32 | 38 | 49 | 40 | 47 | 60 | 54 | 65 | 82 | 68 | 82 | 103 | 81 | 98 | 124 | 108 | 130 | 165 | ||
3,50 | Flecha | L/120 | 32 | 76 | 60 | 38 | 92 | 72 | 51 | 123 | 96 | 54 | 153 | 120 | 76 | 183 | 144 | 101 | 243 | 191 |
L/180 | 21 | 51 | 40 | 26 | 61 | 48 | 34 | 82 | 64 | 42 | 102 | 80 | 51 | 122 | 96 | 68 | 162 | 128 | ||
Lim. Resistência | 27 | 33 | 42 | 34 | 40 | 51 | 46 | 55 | 70 | 58 | 70 | 88 | 69 | 83 | 106 | 92 | 111 | 141 |
