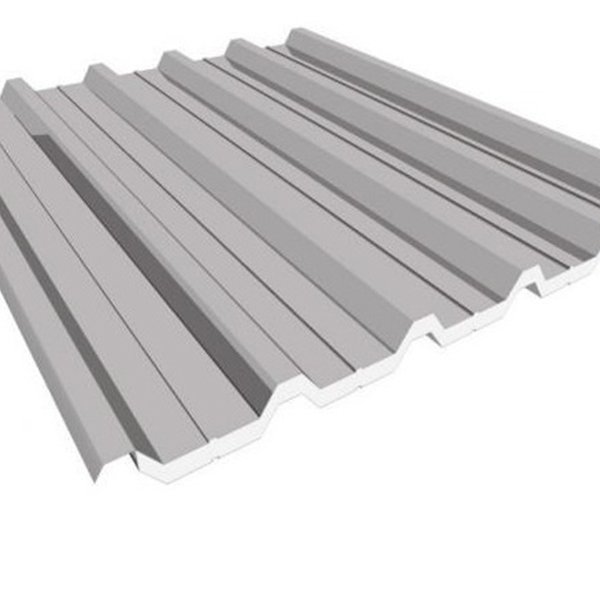

As telhas AM TP25 são adaptáveis a diversos tipos de projetos de cobertura e fechamento lateral. Excelentes para aplicação em coberturas que demandam resistência a sobrecargas. Por sua beleza estética podem ser usadas em fechamentos laterais e fachadas com excelentes resultados.
ESPESSURA DAS CHAPAS (mm) | ||
Peso | 0,42 | 0,50 |
Kg/m | 4,13 | 4,80 |
Kg/m² | 4,21 | 4.90 |
SOBRECARGAS MÁXIMAS (kg/m²) | ||||||||||||||||||||
Distância entre apoios | Espessura da chapa (mm) | 0,43 | 0,50 | 0,65 | 0,80 | 0,95 | 1,25 | |||||||||||||
Número de apoios | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | ||
1,00mm | Flecha | L/120 | 547 | 1,316 | 1,035 | 656 | 1,577 | 1,240 | 878 | 2,111 | 1,660 | 1,094 | 2,630 | 2,068 | 1,310 | 3,149 | 2,476 | 1,741 | 4,187 | 3,292 |
L/180 | 365 | 877 | 690 | 437 | 1,057 | 827 | 586 | 1,047 | 1,107 | 730 | 1753 | 1379 | 874 | 2099 | 1651 | 1162 | 2791 | 2196 | ||
Lim. Resistência | 235 | 238 | 294 | 277 | 293 | 361 | 367 | 408 | 503 | 457 | 516 | 634 | 548 | 617 | 759 | 728 | 821 | 1010 | ||
1,25mm | Flecha | L/120 | 280 | 674 | 530 | 336 | 807 | 635 | 449 | 1081 | 850 | 560 | 1347 | 1059 | 670 | 1612 | 1268 | 892 | 2144 | 1686 |
L/180 | 187 | 449 | 353 | 224 | 538 | 423 | 300 | 721 | 567 | 374 | 898 | 706 | 447 | 1075 | 845 | 595 | 1429 | 1124 | ||
Lim. Resistência | 150 | 153 | 190 | 176 | 189 | 234 | 233 | 264 | 327 | 291 | 333 | 413 | 348 | 399 | 494 | 463 | 530 | 657 | ||
1,50mm | Flecha | L/120 | 162 | 390 | 307 | 194 | 467 | 367 | 260 | 625 | 492 | 324 | 779 | 613 | 388 | 933 | 736 | 516 | 1241 | 975 |
L/180 | 108 | 260 | 204 | 130 | 311 | 245 | 174 | 417 | 328 | 216 | 519 | 409 | 269 | 622 | 489 | 344 | 827 | 651 | ||
Lim. Resistência | 103 | 106 | 133 | 121 | 131 | 163 | 161 | 183 | 228 | 200 | 232 | 288 | 240 | 277 | 345 | 319 | 369 | 459 | ||
1,75mm | Flecha | L/120 | 102 | 246 | 193 | 122 | 294 | 231 | 164 | 394 | 310 | 204 | 491 | 386 | 244 | 588 | 462 | 325 | 781 | 614 |
L/180 | 68 | 164 | 129 | 82 | 196 | 154 | 109 | 263 | 207 | 136 | 327 | 257 | 163 | 392 | 308 | 217 | 521 | 410 | ||
Lim. Resistência | 75 | 78 | 97 | 88 | 86 | 120 | 117 | 134 | 168 | 146 | 170 | 212 | 174 | 203 | 254 | 232 | 270 | 338 | ||
2,00mm | Flecha | L/120 | 68 | 164 | 129 | 82 | 197 | 155 | 110 | 262 | 207 | 137 | 329 | 258 | 164 | 394 | 309 | 218 | 523 | 412 |
L/180 | 46 | 110 | 86 | 55 | 131 | 103 | 73 | 176 | 138 | 91 | 219 | 172 | 109 | 262 | 206 | 145 | 349 | 274 | ||
Lim. Resistência | 57 | 59 | 74 | 67 | 73 | 91 | 88 | 102 | 128 | 110 | 129 | 162 | 132 | 154 | 194 | 175 | 205 | 258 | ||
2,25mm | Flecha | L/120 | 48 | 116 | 91 | 59 | 138 | 109 | 77 | 185 | 146 | 96 | 231 | 182 | 115 | 276 | 217 | 153 | 368 | 289 |
L/180 | 32 | 71 | 61 | 38 | 92 | 73 | 51 | 124 | 97 | 64 | 154 | 121 | 77 | 184 | 145 | 102 | 245 | 193 | ||
Lim. Resistência | 44 | 46 | 58 | 52 | 57 | 72 | 69 | 80 | 100 | 86 | 101 | 127 | 103 | 121 | 152 | 137 | 161 | 202 | ||
2,50mm | Flecha | L/120 | 35 | 84 | 66 | 42 | 101 | 79 | 56 | 135 | 196 | 70 | 168 | 132 | 84 | 202 | 158 | 111 | 268 | 211 |
L/180 | 23 | 46 | 44 | 28 | 67 | 53 | 37 | 90 | 37 | 90 | 71 | 47 | 112 | 56 | 106 | 74 | 179 | 141 | ||
Lim. Resistência | 35 | 37 | 47 | 41 | 45 | 57 | 55 | 64 | 81 | 68 | 81 | 68 | 102 | 82 | 122 | 109 | 129 | 163 | ||
2,75mm | Flecha | L/120 | 26 | 63 | 50 | 32 | 76 | 60 | 42 | 102 | 80 | 53 | 126 | 99 | 63 | 151 | 119 | 84 | 201 | 158 |
L/180 | 18 | 42 | 33 | 21 | 51 | 40 | 28 | 68 | 53 | 35 | 84 | 66 | 42 | 101 | 79 | 56 | 134 | 106 | ||
Lim. Resistência | 29 | 30 | 38 | 34 | 37 | 47 | 45 | 52 | 66 | 58 | 66 | 84 | 67 | 79 | 100 | 89 | 105 | 133 | ||
3,00mm | Flecha | L/120 | 20 | 49 | 38 | 24 | 58 | 46 | 33 | 78 | 61 | 41 | 97 | 77 | 49 | 117 | 92 | 65 | 155 | 122 |
L/180 | 14 | 32 | 26 | 16 | 39 | 31 | 22 | 52 | 41 | 27 | 65 | 51 | 32 | 78 | 61 | 43 | 103 | 81 | ||
Lim. Resistência | 23 | 25 | 31 | 28 | 31 | 39 | 37 | 43 | 55 | 46 | 55 | 69 | 55 | 69 | 55 | 65 | 87 | 111 |
